brida

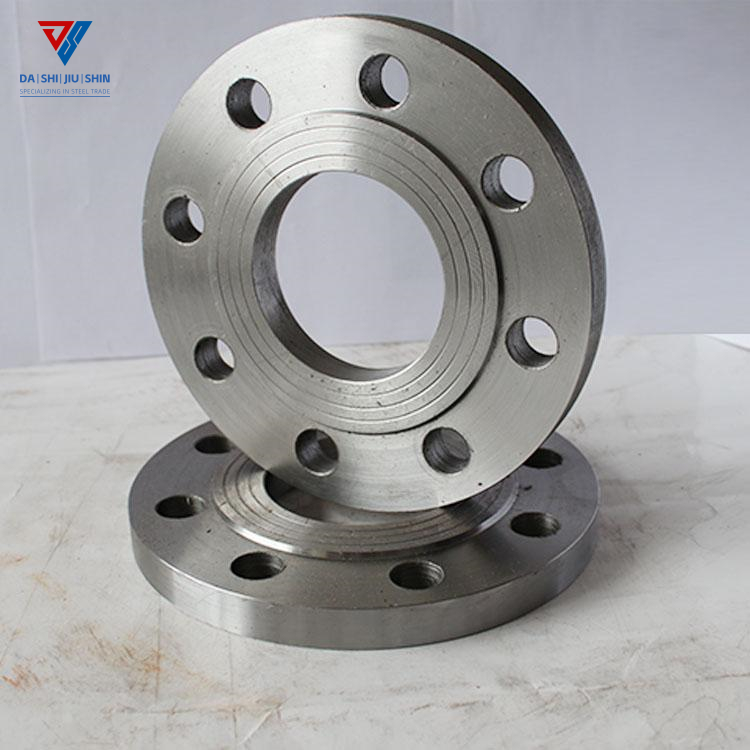

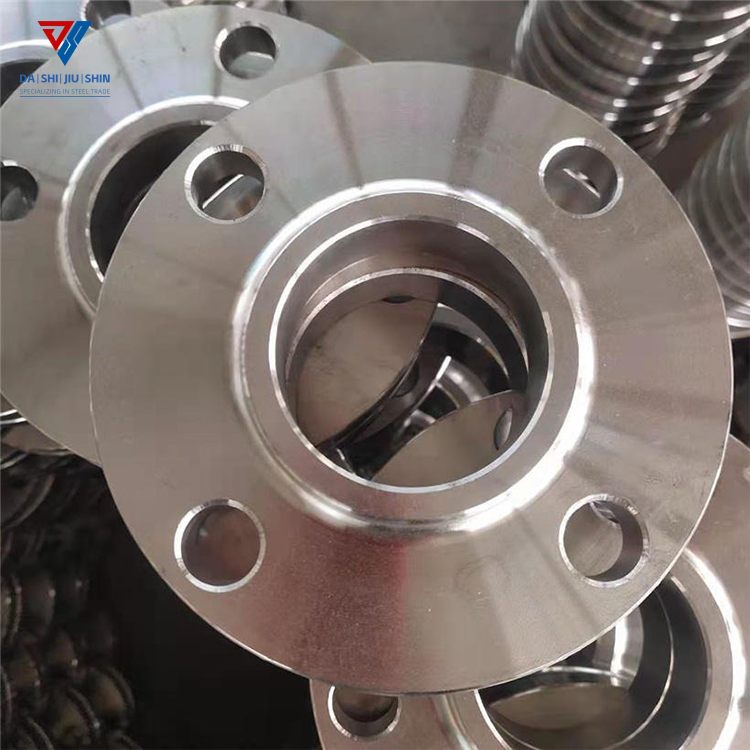

La brida de acero inoxidable es un componente común para conectar tuberías. Es ampliamente utilizado en los campos químico, petrolero, farmacéutico, alimentario y otros. Puede conectar dos tuberías y actuar como sello. Las bridas de acero inoxidable presentan una estructura simple, facilidad de uso y sellado confiable, por lo que se utilizan ampliamente en diversas industrias.
+86 18865297552
+86 18865297552
+86 18865297552
sales@dsjssteel.com
Contáctenos
Descripción del Producto
La brida de acero inoxidable es un componente común para conectar tuberías. Es ampliamente utilizado en los campos químico, petrolero, farmacéutico, alimentario y otros. Puede conectar dos tuberías y actuar como sello. Las bridas de acero inoxidable presentan una estructura simple, facilidad de uso y sellado confiable, por lo que se utilizan ampliamente en diversas industrias.
Parámetros del producto
Brida de acero EN1092/ISO7005
Tamaño de tubería DN Lun sobredosis PKD IDENTIFICADOR Número de perno Diámetro del agujero del perno espesor
50 40 16 150 110 55 4 18 18
63 50 16 165 125 68 4 18 20
75 65 16 185 145 80 4 18 20
90 80 16 200 160 95 8 18 20
110 100 16 220 180 116 8 18 22
125 125 16 250 210 130 8 18 22
140 125 16 250 210 150 8 18 22
160 150 16 285 240 170 8 22 24
180 150 16 285 240 188 8 22 24
200 200 16 340 295 210 12 22 26
225 200 16 340 295 235 12 22 26
250 250 16 405 355 265 12 26 29
280 250 16 405 355 290 12 26 29
315 300 16 460 410 335 12 26 32
355 350 16 520 470 365 16 26 35
400 400 16 580 525 420 16 30 38
450 450 16 640 585 470 20 30 42
500 500 16 715 650 520 20 33 46
560 600 16 840 770 575 20 36 55
630 600 16 840 770 650 20 36 55
710 700 16 910 840 740 24 36 63
800 800 16 1025 950 830 24 39 74


Anillo de respaldo de acero ANSI B16.5
Tamaño de tubería DN sobredosis PKD IDENTIFICADOR Número de perno Diámetro del agujero del perno espesor
50 1 1/2″ 127 98,6 63 4 16 17,5
63 2" 152 120,5 68 4 20 19.5
75 2 1/2″ 178 139,5 80 4 20 22,5
90 3″ 190 152,5 95 4 20 24
110 4″ 229 190,5 116 8 20 24
125 5″ 254 216 130 8 22 24
140 5″ 254 216 150 8 22 24
160 6″ 279 241,5 170 8 22 25,5
180 6″ 279 241,5 188 8 22 25,5
200 8 pulgadas 343 298,5 210 8 22 29
225 8 pulgadas 343 298,5 235 8 22 29
250 10 pulgadas 406 362 265 12 26 30,5
280 10 pulgadas 406 362 290 12 26 30,5
315 12 pulgadas 483 432 335 12 30 32
355 14 pulgadas 533 476 365 12 26 35
400 16 pulgadas 597 540 420 16 30 37
450 18″ 635 578 470 16 33 40
500 20″ 698 635 520 20 33 43
560 veinticuatro" 813 749,5 575 20 36 48
630 veinticuatro" 813 749,5 650 20 36 48
710 28″ 927.1 863,6 740 28 35 52,4
800 32″ 1060.4 977,9 830 28 41 57.1

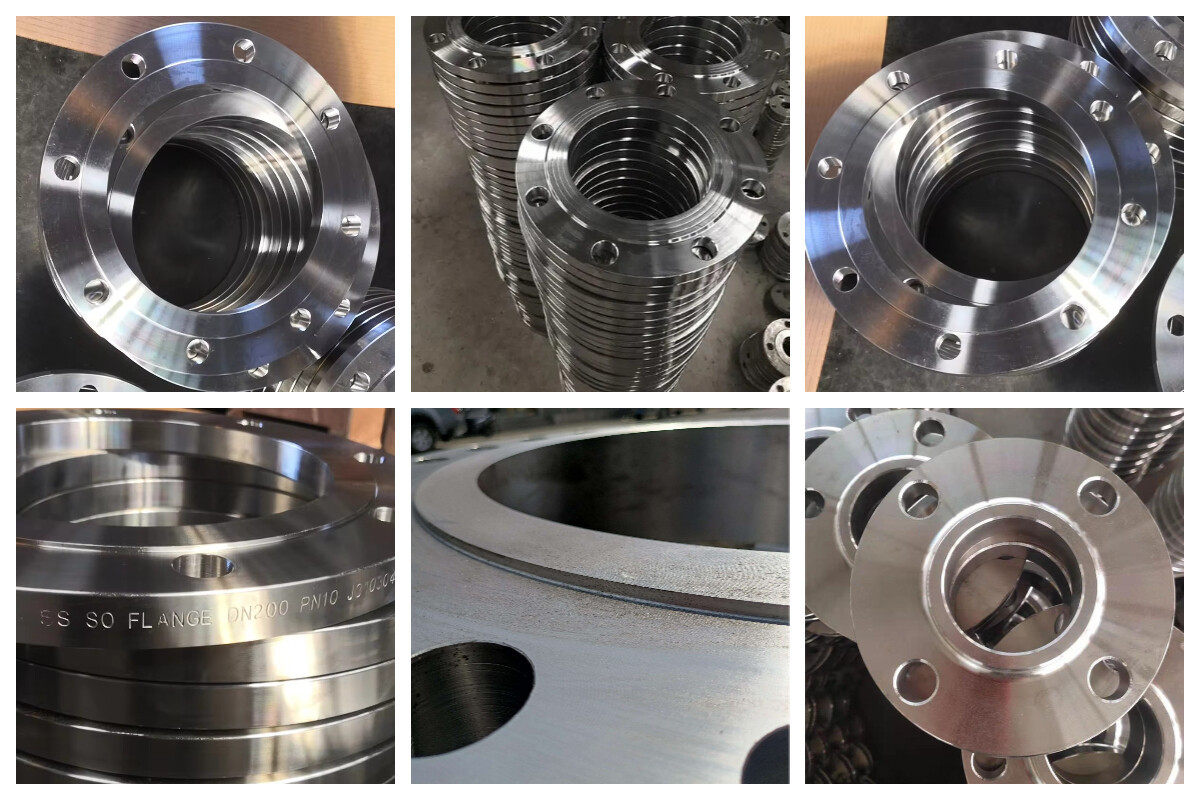

información del producto

下载 (82).jpg

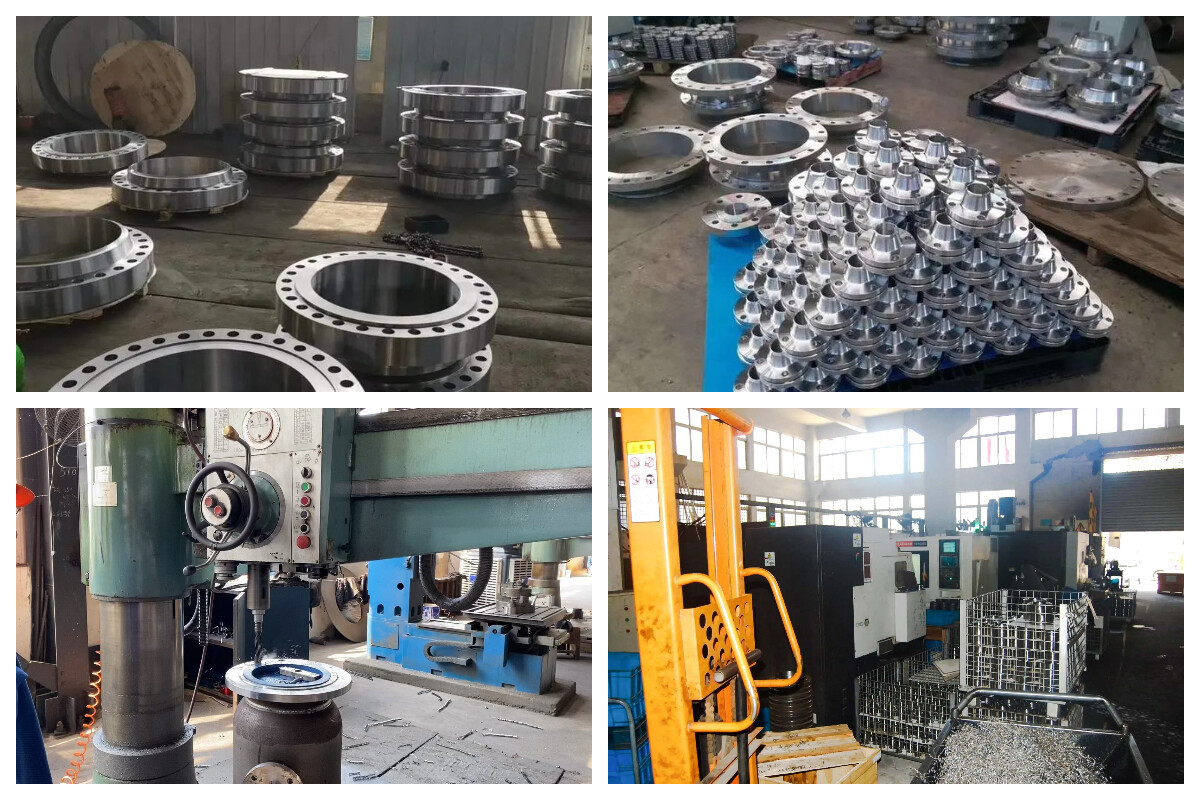

producción en fábrica
Proceso adicional

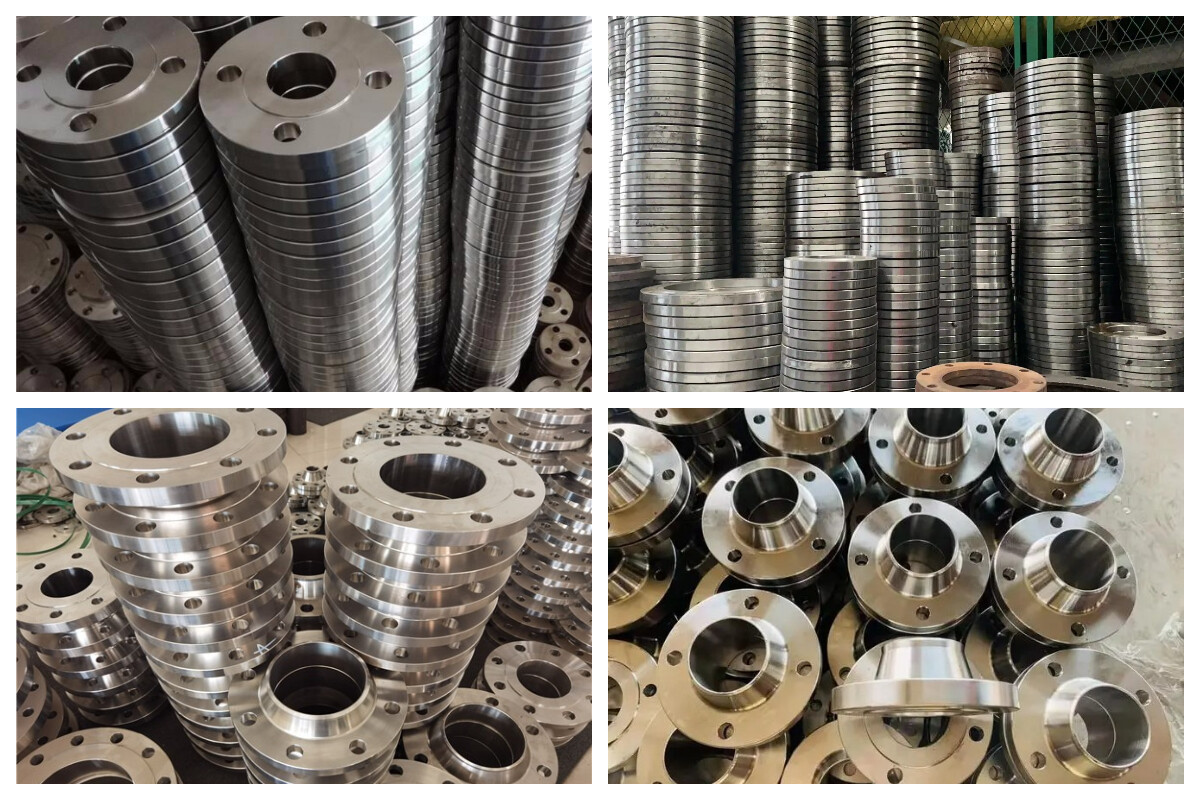

en stock

下载 (83).jpg

下载 (71).jpg

下载 (84).jpg

Casos de proyectos

下载 (40).jpg

solicitud

Debido a que el producto tiene buenas propiedades integrales, como resistencia a altas temperaturas y resistencia al desgaste, se usa ampliamente en la industria química, construcción, suministro de agua, drenaje, petróleo, industria ligera y pesada, energía eléctrica, construcción naval y otros proyectos.

下载 (74).jpg

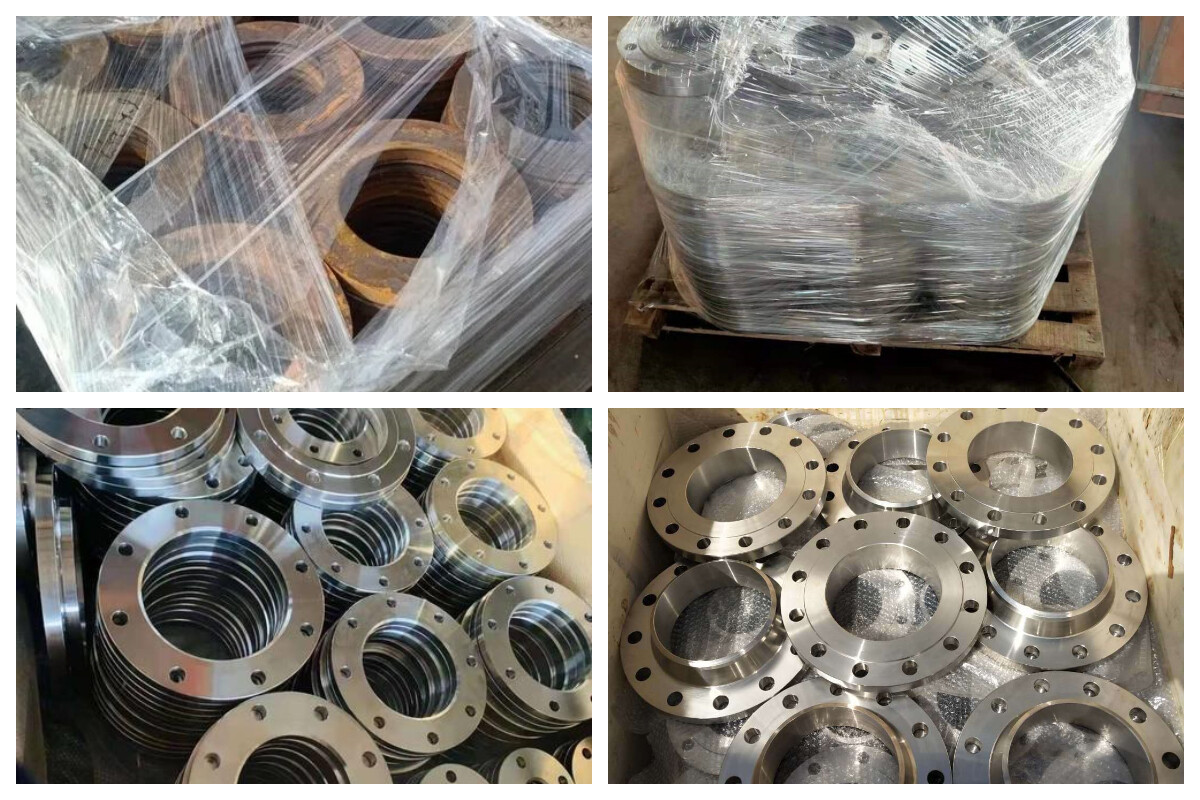

Embalaje y entrega

下载 (85).jpg
